수소 저장탱크를 제작하는 고객사에 헬륨 니크 테스트 출장 서비스 사례를 소개할게요.
고객사에서는 이중탱크로 제작하는데 ...
지금은 내부에 들어가는 탱크를 제작 후, 진공을 잡고 헬륨으로 외부에서 리크 검사를 할 예정이랍니다.
조금 작은 체적이라서 하루 만에 작업이 끝난 작업이랍니다.

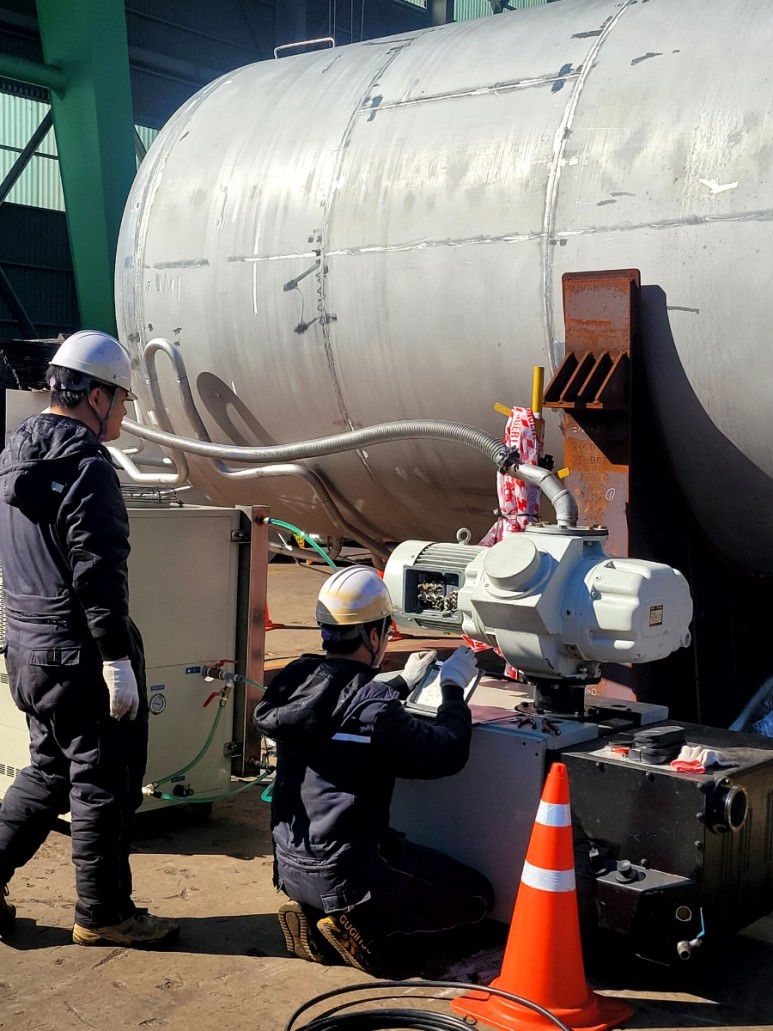

우선 오일 로터리 진공펌프와 부스터 진공펌프로 진공 작업을 하였답니다.
진공펌프는 leybold사 제품으로 초기 진공을 잡았답니다.
헬륨 디텍터가 진단할 수 있는 진공 압력까지 유지를 해야 한답니다.

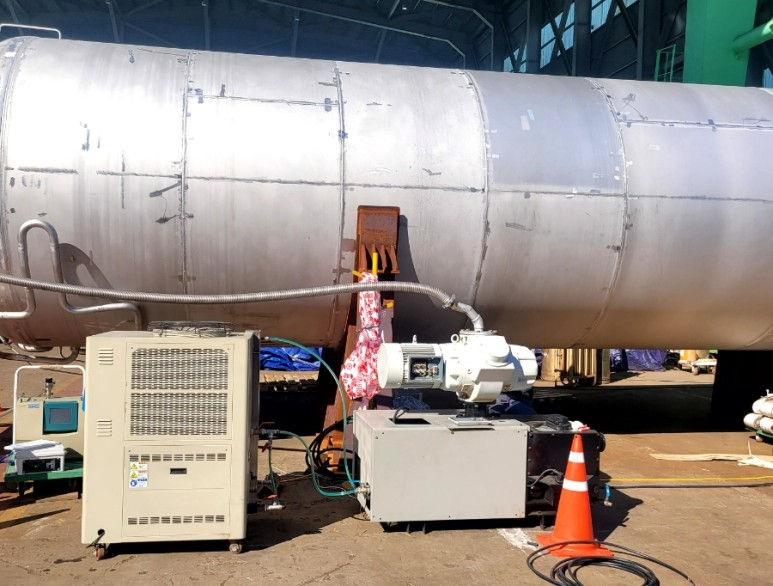

공랭식 칠러를 부착하여 진공펌프의 온도를 조절한답니다.
수랭 타입의 진공펌프라서 칠러가 필수랍니다.
진공펌프는 SV630 모델과 WS2001 모델의 부스터로 조합하였답니다.
헬륨 디텍터를 작동시켜도 될 정도로 진공 압력이 내려갔답니다.
헬륨 디텍터를 켜고 테스트모드로 검사를 시작하였답니다.
먼저 배관 용접 부위부터 헬륨을 분사하였답니다.
테스트모드에서 10-8TORR의 리크 레이트를 유지했답니다.
워낙 체적이 큰 탱크라서 아주 시간이 많이 지나야 더 좋은 진공으로 떨어진답니다.
용접 부위는 세밀하게 관찰하면서 헬륨을 분사한답니다.
상부에서 하부로 연결되는 용접 부위까지는 전혀 이상이 없었답니다.
진공 압력도 서서히 계속 내려갔답니다.
최상층부까지 완벽하게 검사를 마쳤답니다.
단 한 번도 경보음이 발생하지 않았답니다. 그야말로 최상이었답니다.
저희 모든진공은 33년간의 노하우로 고객사의 공정 과정에 알맞게 헬륨 니크 테스트 출장 서비스를 해드리고 있으니 궁금하신 점은 문의하세요.
