경남에 위치한 고객사에 액체질소탱크의 진공단열을 위한 고진공 배기장치를 설치사례를 소개할게요.
저희 고객사와 처음으로 신뢰를 쌓아가는 시점이라서 담당 오퍼레이터를 선정해 달라고 하셨답니다.
고객사에 액체질소탱크의 진공단열을 위한 고진공 배기장치를 현장 설치하는 곳에 바닥면이 경사가 심하여서 장비의 레벨 작업에 시간이 많이 소요되었답니다.
설치 장소가 지붕만 설치되어 있어서 비가 올 경우에는 저희 장비에 문제가 생길 것 같아서 고객사에 펜스를 설치해 줄 것을 요구하였답니다.
전체적인 장비를 컨트롤하는 전기판넬이랍니다.
수동과 반자동으로 시스템이 구성되어 있답니다.

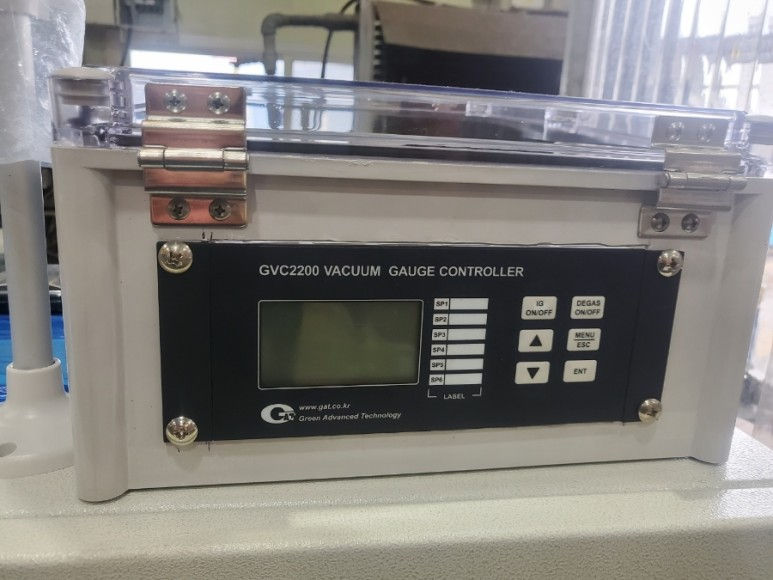

저진공과 고진공을 확인할 수 있는 진공 게이지랍니다.
측정 범위가 대기압에서 10-6TORR까지 측정을 한답니다.
제품 생산 시 이력 관리를 위한 레코터랍니다.
고객사로 납품을 하기 전에 저희 공장에서 테스트를 하는 모습이랍니다.
자체적으로 충분히 시운전 후에 모든 것을 완벽하게 하여서 출고를 한답니다.
저희 공장에서는 바닥이 정확하게 수평이 나오니 별문제가 없었는데 ...
현장 사정은 그렇지가 못해서 애를 먹었답니다.
진공펌프는 6,000리터의 펌핑 스피드를 가지고, 부스터펌프는 10,000리터 급이랍니다.
고진공을 위한 DIFFUSION PUMP도 설치되어 있답니다.
진공 배관 내부의 진공을 10-6TORR까지 확인 후 출고를 하였답니다.
이렇게 설치를 마치고, 전기팀에서 내일 계전 작업을 하고 바로 시운전을 하여 이상 유무를 확인 후 고객사에 액체질소탱크 진공단열 장치 고진공 배기장치 사용 관련 설명을 해드리고 작업을 마무리할 예정이랍니다.
진공시스템 관련 궁금하신 점은 문의하여 주세요
