자동차 부품 제조업체에서 주문한 진공 함침기를 소개할게요.
제품에 대한 설명은 고객사의 개발품이라서 소개하지 못하니 이해해 주시기 바랍니다.ㅠ
여러 가지 용도의 실험용 함침기라서 수동으로 작동하는 방식이랍니다.

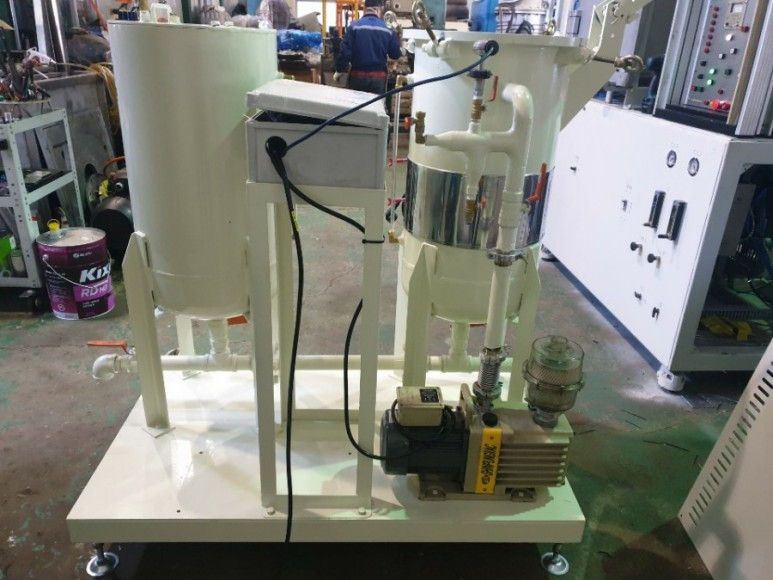

함침 탱크와 액저장 탱크로 이루어져 있답니다.
도어는 무게가 상당한지라 에어 실린더로 작동을 한답니다.
함침액의 이송과 제품의 함침 작업은 진공으로 하고 완료 후 함침액의 배출은 가압을 이용한답니다.
상부 도어의 투시창으로 내부 함침 상태를 확인할 수 있답니다.
단일 제품을 함침할 때는 자동으로 연속 작업이 가능하도록 제작 가능하답니다.
지금은 오로지 샘플 개발이 목적이기 때문에 고객사의 요청으로 단순하게 제작하였답니다.
가압 시에도 안전을 생각하여 압력 안전핀을 부착하였답니다.
진공펌프는 고객사의 작업 종류에 따라서 용량을 증감할 수 있답니다.
단시간에 작업을 완성하시려면 용량이 큰 것을 사용하셔야 한답니다.
작은 탱크는 함침액 저장탱크랍니다.
여기에 함침액이 저장되었다가 진공 탱크로 들어간답니다.
도어의 개폐는 3웨이 밸브로 좌, 우로 전환하는 거에 따라서 열고 닫힌답니다.
하부 베이스 프레임은 이동이 용이하도록 캐스트를 주문하셨답니다.
이렇듯이 모든진공에서는 고객사의 요구 사항에 맞게 맞춤 제작을 해드린답니다.
