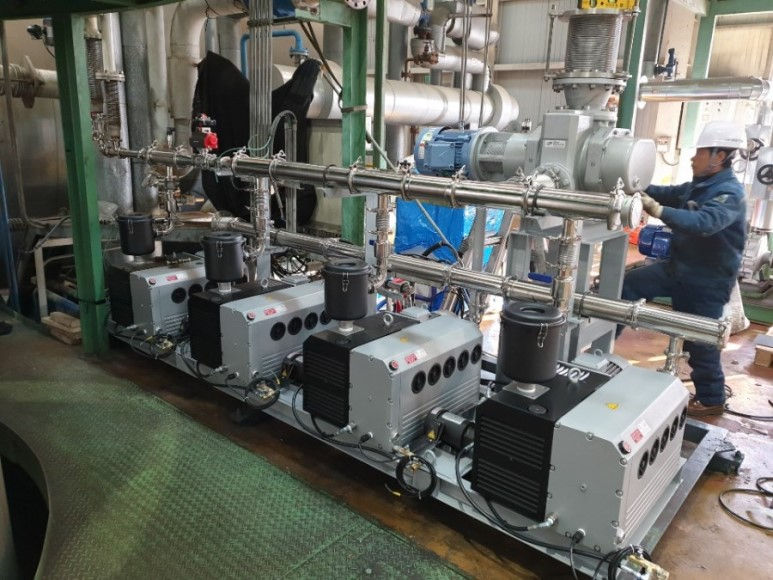

[ 진공 함침 / 탈포 / 중앙집중형 배기 진공 장치 VC-303 (독일 가드너덴버사) ]
(-모든진공은 가드너덴버사의 대구 영남지역 대리점입니다.)

이 시스템은 독일 가드너덴버사의 부스터 진공펌프 WVP-1500과 VC-303으로 구성된 프로세스 바큠 시스템입니다.

** VC-303
이 진공 펌프는 공랭 타입의 냉각방식이지만 추가적으로 별도의 수랭 열교환기를 설치 가능
3RT의 공랭 칠러를 설치하여 VC-303전용 열교환기를 냉각
오일 순환펌프로 강제적으로 오일을 순환시켜서 26도 정도의 온도를 유지시키기 위한 목적
흡입 필터를 설치하여 각종 파티클의 이입을 방지하고, 진공펌프 내부로 혼입되는 것을 차단하는 목적

**배관
SUS304 파이프로 분해조립이 쉬운 클램프 타입으로 제작
장기간 사용 시 배관 내부에 고여있는 오일과 흡착물들을 재거하고 세정을 하기 위한 배관 구성
진공펌프의 진동을 잡아주는 벨로우즈와 진공펌프 보수 시, 진공 라인을 차단할 수 있는 수동 진공밸브도 설치

**VC303
VC303 진공펌프 4대와 WVP1500 1대 공랭 칠러 5RT 1대 수랭 방식 판형열교환기 정치 4대로 세팅
진공펌프의 온도관리를 위한 온도센서도 진공펌프에 부착
